◆トレーラー・バックモニターの制御 →前の改造リストへ戻る
エスクードでトレーラーのバック確認を確実にするため、ナビまでバックモニターの配線を追加しています。
セフィーロのナビはパナのＤＶ−２０２０ＴＷです。このナビにはモニター系を２回路入れることができます。
通常カメラはギヤをバックに入れ、その動作でバックカメラを生かしますが、走行時にもモニターをしたいため、
あえて運転者が操作するスイッチでリレーを制御し、カメラの動作を切り替えられる様にしました。
スイッチ下：バックギア連動 中：ＯＦＦ 上：常時モニター（理由：坂道や片側一車線道路などでの大名行列防止！）
カメラ関連
←左・中：トレーラー後部のカメラ
（上部窓のすぐ上に取り付け）

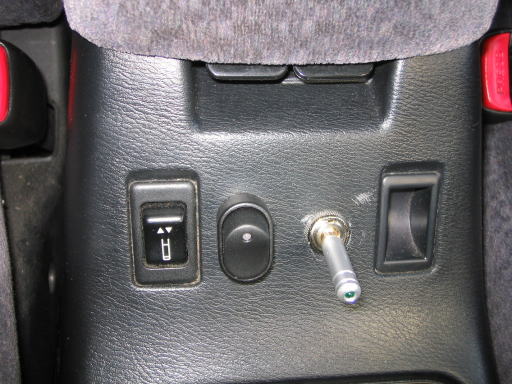

←右：カメラ・コントロール部
（上下中、３段切り替えスイッチ）

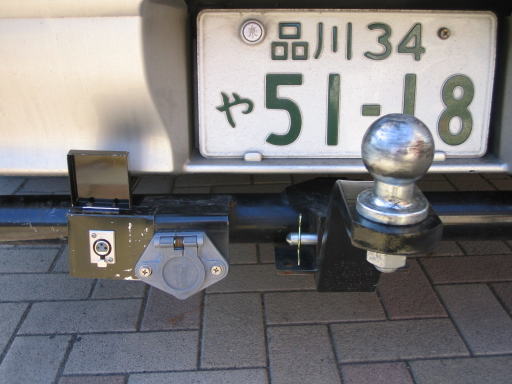

カップラー部
３極のキャノンコネクター
（トレーラー用ではありませんが、
ロック付きで機能的にも安定）
トレーラー接続時のヒッチボール位置確認のため、セフィーロには「ヘッド車にもバックカメラも追加」しました。
